Willkommen im Taylor Supportzentrum.

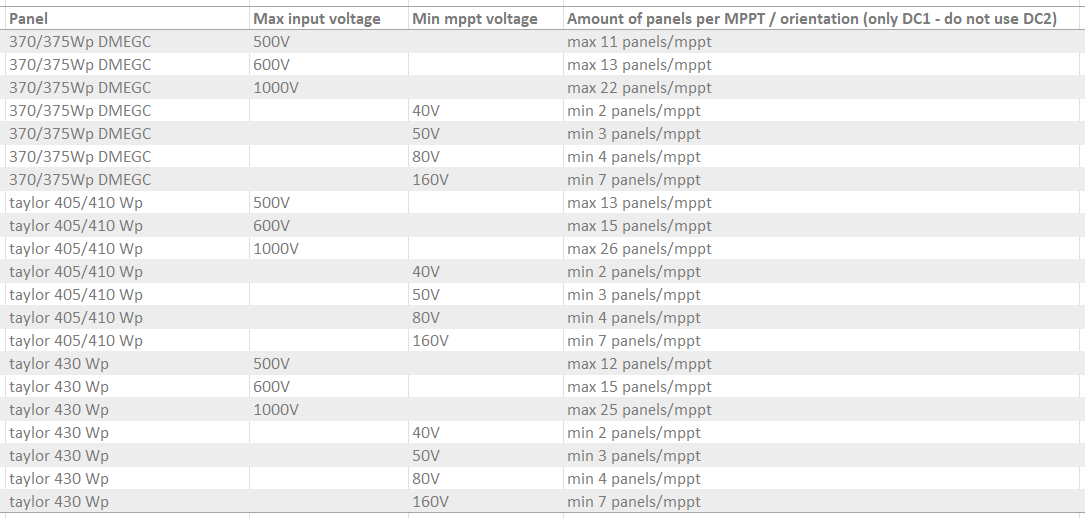

Die folgende Tabelle enthält Informationen zur Anzahl der Panels, die Sie pro MPPT an Ihrem Wechselrichter verwenden können oder sollten. Die maximale Anzahl der Panels hängt von Ihrer maximalen Eingangsspannung Ihres Wechselrichters ab. Die Mindestanzahl der benötigten Panels hängt von Ihrer minimalen MPPT-Spannung ab.

‍
Beachten Sie, dass:

1. Die unten angegebenen Spannungen wurden anhand der Standardtestbedingungen (STC) temperaturkorrigiert. Beispielsweise erzeugen Wolken ein Szenario unter 1000 W/m2, wodurch die Gesamtsystemspannung sinkt.
2. In schattigen Situationen (z. B. Schornstein in der Nähe der Paneele) wählen Sie eine höhere Anzahl für die Mindestanzahl von Paneelen, um sicherzustellen, dass Ihr System optimal funktioniert.
3. Schließen Sie bei einem Taylor-System nur einen Strang pro MPP-Tracker an Ihren Wechselrichter an. Es ist nicht möglich, 2 Strings pro MPP-Tracker zu verwenden.

*Alle Systeme und Umgebungen sind einzigartig. Nachfolgend finden Sie eine Richtlinie, die von Fall zu Fall angepasst werden muss. Im Zweifelsfall wenden Sie sich an unsere Support-Abteilung, wir helfen Ihnen gerne weiter.

* Die obigen Zahlen basieren auf korrigierten STC-Werten (Standard Test Conditions) > (STC: 1000 W/m2 und 25 °C)

* Für das Szenario mit maximaler Spannung wird die Gesamtsystemspannung auf -15 °C berechnet.

* Für das Szenario mit der Mindestspannung wird die Gesamtsystemspannung auf +80 °C berechnet.

‍

‍

‍

Bei fehlender oder schlechter 4G-Konnektivität empfehlen wir die Verwendung eines Powerline-Adapters. Mit einem Powerline-Adapter können Sie das Taylor Gateway einfach über das Stromnetz im Haus mit Ethernet verbinden.

‍

Erforderliche Materialien

• 2 x Devolo Magic 1 LAN
• 2 x Ethernet-Kabel

‍

Prozess

1. Verbinden Sie ein Devolo Magic 1 LAN über ein Ethernet-Kabel mit Ihrem Internet-Router.
2. Verbinden Sie das andere Devolo Magic 1 LAN über ein Ethernet-Kabel mit dem Gateway.
3. Stecken Sie beide Devolo Magic 1 LAN-Adapter innerhalb von 3 Minuten in die verfügbaren Steckdosen. Sobald die LEDs an beiden Adaptern in regelmäßigen Abständen von 0,5 Sekunden weiß blinken, sind sie betriebsbereit und beginnen automatisch mit dem Aufbau einer verschlüsselten Verbindung zueinander.
   1. Tipp: Die gleiche Wandsteckdose kann für das Gateway verwendet werden und Ihr Internet-Router kann vom Devolo Magic 1 LAN verwendet werden, es wird keine zusätzliche Wandsteckdose benötigt.
   2. Wenn die LEDs an beiden devolo Magic-Adaptern weiß leuchten, wurde Ihr devolo Magic-Netzwerk nach Ihren individuellen Vorgaben eingerichtet und ist vor unbefugtem Zugriff geschützt.

Klicken Sie auf den folgenden Link für den Download-Ort:

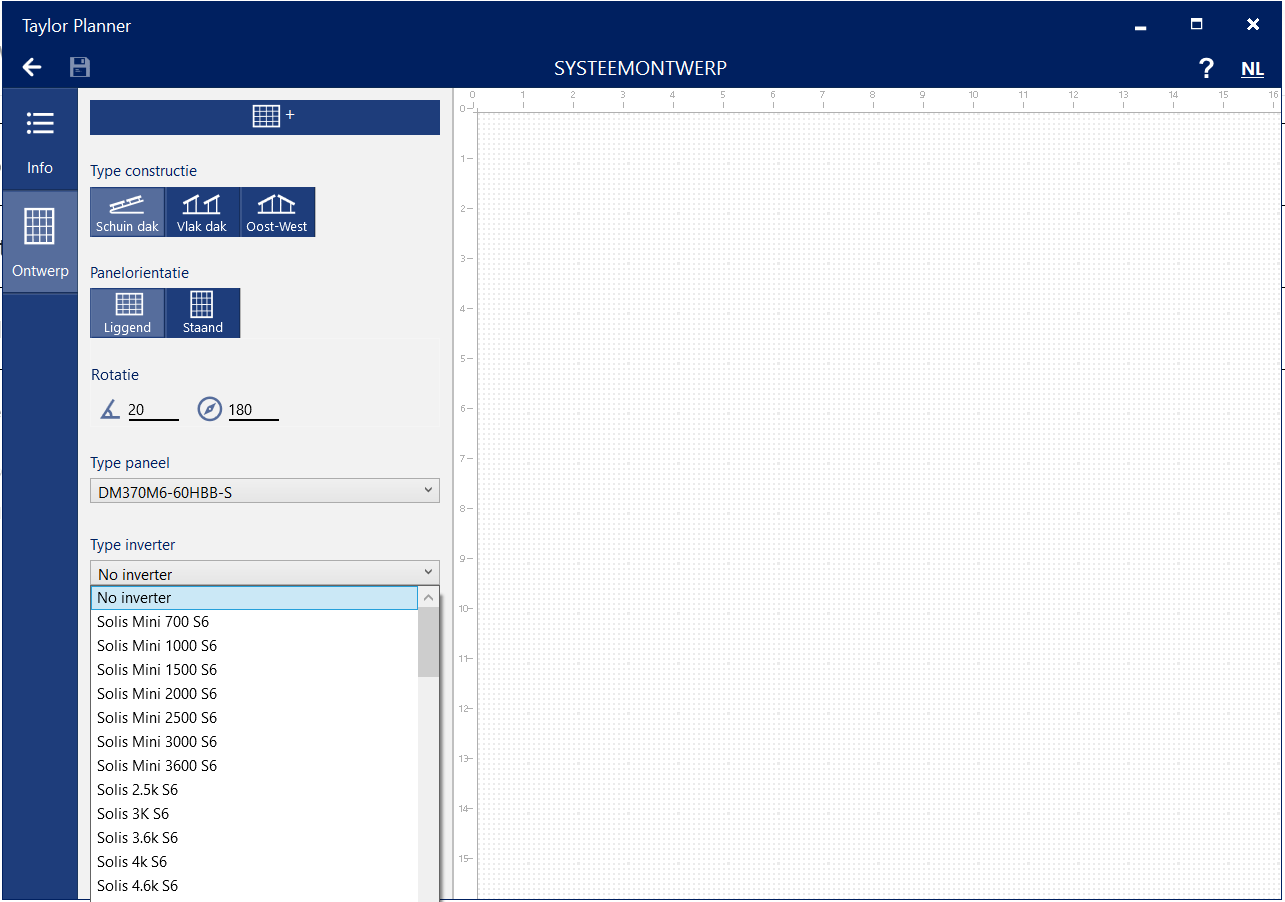

• taylor.planner (Desktop-Anwendung zur Gestaltung Ihres Solardachs)
• taylor.installer (mobile Anwendung zum Scannen der Barcodes Ihrer Solarmodule während der Installation)
• taylor.dashboard (Überwachungsportal zur Überwachung der Leistung der installierten Solaranlage)

Wenn es nachts draußen dunkel ist, werden die Sonnenkollektoren nicht mit Strom versorgt und daher ist es den Panels nicht möglich, mit dem Gateway zu kommunizieren. Dies bedeutet, dass das Starten des Systems mit der Anwendung taylor.installer nicht möglich ist. Dies kann am nächsten Morgen erfolgen.

‍

Wenn Sie ein System starten, stellen Sie sicher, dass Sie die folgenden Schritte der Reihe nach ausführen:

1. Schalten Sie den Wechselrichter ein
2. Starten Sie das System in der taylor.installer-Anwendung auf Ihrem Mobilgerät
3. Schalten Sie das Gateway ein.

‍

Wenn Sie das System in der taylor.installer-Anwendung starten, kann die Konfiguration des gesamten Systems bis zu 10 Minuten dauern. Wichtig ist, dass Sie in der Anwendung zuerst auf „Starten“ des Systems klicken und dann das Gateway einschalten.

Wenn es länger als 10 Minuten dauert, überprüfen Sie bitte, ob das Kabel zwischen Wechselrichter und Gateway richtig angeschlossen ist. Wenn nicht, wird Ihr System nicht gestartet.

Weitere Informationen zum Anschließen des Systems und zum richtigen Einschalten finden Sie in unserer Kurzanleitung.

Es kann vorkommen, dass Ihr Fox ESS Wechselrichter beim Onboarding des Systems nicht gefunden wird. Im Folgenden finden Sie die Schritte, die Sie zur Behebung dieses Problems ergreifen können.

1. Bevor Sie mit dem folgenden Verfahren beginnen, stellen Sie sicher, dass das RS485-Kabel korrekt zwischen Gateway und Wechselrichter angeschlossen ist. Weitere Informationen finden Sie in der Kurzanleitung hier.

Wenn das Kabel richtig angeschlossen ist, gehen Sie wie folgt vor.

-----------------------------------------------------------------------------------------

Überprüfen Sie den Fox ESS-Wechselrichtertyp und die aktuelle Firmware-Version. Wenn die Firmware-Version niedriger als die für Ihren Wechselrichtertyp angegebene Version ist, fahren Sie mit dem Firmware-Upgrade-Verfahren für Ihren Wechselrichtertyp fort.

• Die Fox ESS SG2-Serie muss eine Firmware-Version 1.24/0.14/A32 oder höher haben
• Die Fox ESS TG3-Serie muss eine Firmware-Version 1.19/1.00/1.14 oder höher haben

Wenn die Firmware-Version wie oben für Ihren Wechselrichtertyp angegeben korrekt ist und Sie Probleme haben, wenden Sie sich bitte an unseren Kundendienst.

-----------------------------------------------------------------------------------------

Firmware-Upgrade-Verfahren für die Serien Fox ESS SG2 und TG3

1. Vorbereitung
   • Bitte stellen Sie sicher, dass der Wechselrichter ständig eingeschaltet ist. Der Wechselrichter muss während des gesamten Modernisierungsvorgangs mit Strom versorgt bleiben.
   • Bereiten Sie einen PC vor und stellen Sie sicher, dass die Größe des USB-Sticks unter 32 G liegt und das Format Fat 16 oder Fat 32 ist.
   • Hinweis! Bitte verwenden Sie NICHT USB3.0 auf den USB-Anschluss des Wechselrichters, der USB-Anschluss des Wechselrichters unterstützt nur USB 2.0.

‍

1. Schritte zur Aktualisierung
   1. Schritt 1: Bitte wenden Sie sich an den Fox ESS-Servicesupport, um die Aktualisierungsdateien zu erhalten, und extrahieren Sie sie wie folgt auf Ihren USB-Stick:
      • Master: „Aktualisieren Sie\ Master\ XXX_Master_VX.XX.hex“
      • Slave: „Update\ Slave\ xX_Slave_vx.xx.hex“
      • Manager: „Update\ Manager\ xxx_Manager_vx.xx. hex“
      • AFCI: „Aktualisieren Sie\ AFCI\ xxx_AFCI_VX.xx. hex“
      • Hinweis: vX.xx ist die Versionsnummer.
      • Warnung: Stellen Sie sicher, dass die Verzeichnisstruktur genau den obigen Anweisungen entspricht! Ändern Sie nicht den Namen der Programmdatei, da dies dazu führen kann, dass der Wechselrichter nicht mehr funktioniert.
   2. Schritt 2: Trennen Sie das Überwachungsgerät vom Anschluss „WiFi/GPRS/4G/USB“ und stecken Sie den USB-Stick in den Anschluss „WiFi/GPRS/4G/USB“ an der Unterseite des Wechselrichters.
   3. Schritt 3: Warten Sie einige Minuten, bis das Upgrade abgeschlossen ist. Das LCD kehrt zur ersten Seite zurück und zeigt „Unplug u-disk“ an. Ziehen Sie den USB-Stick heraus und überprüfen Sie, ob die Firmware-Version die richtige ist. Bitte denken Sie daran, das Überwachungsgerät einzustecken.

‍
